чертежи акустических систем - С252

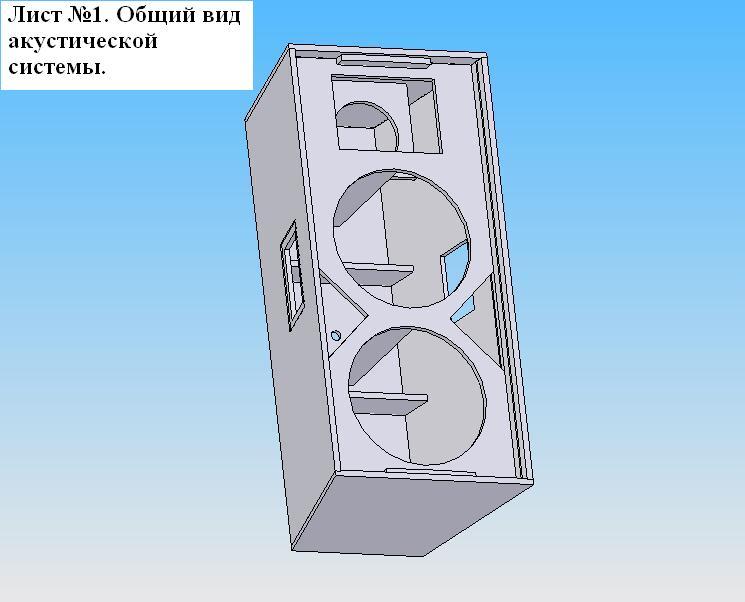

Лист №1. Общий вид акустической системы.

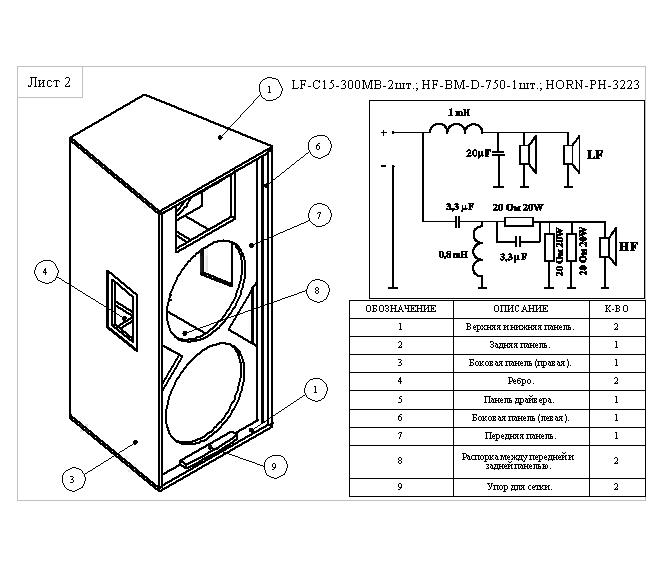

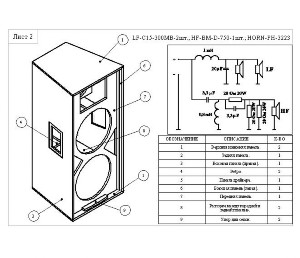

Лист №2. Оборочный чертеж.

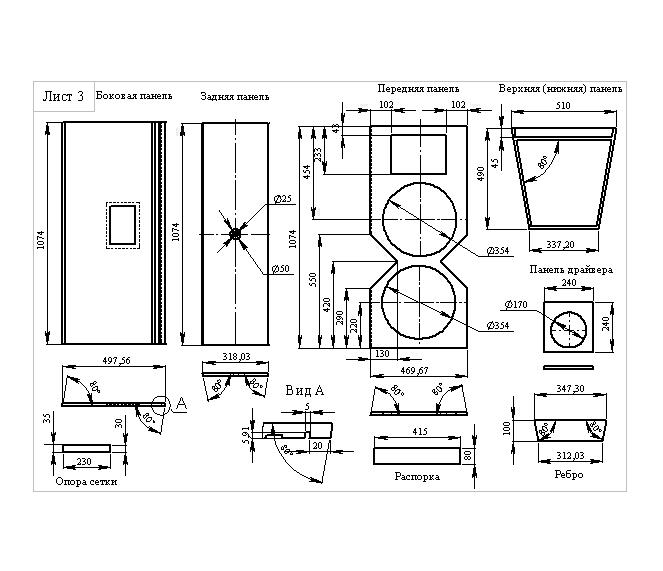

Лист №3. Детали акустической системы.

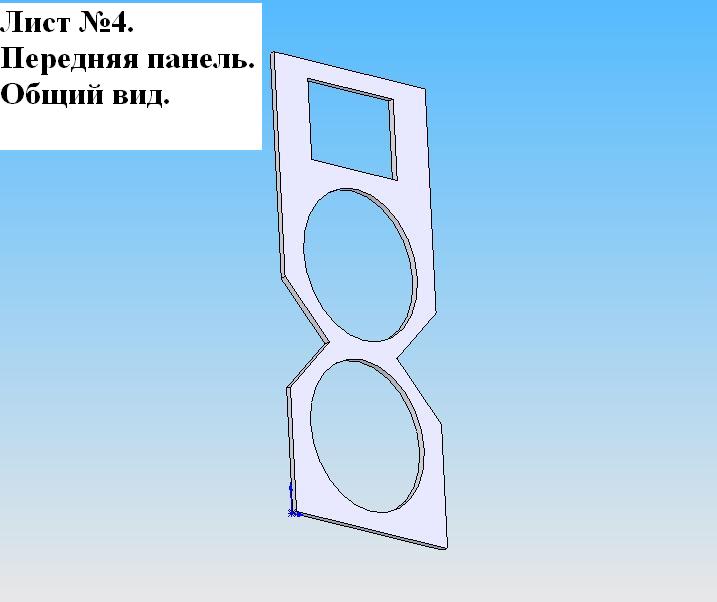

Лист №4. Передняя панель. Общий вид.

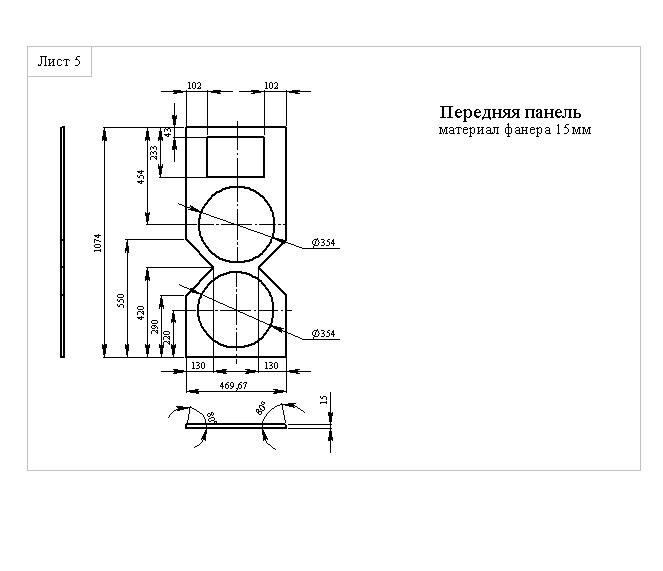

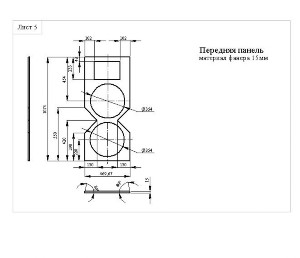

Лист №5. Передняя панель. Чертеж.

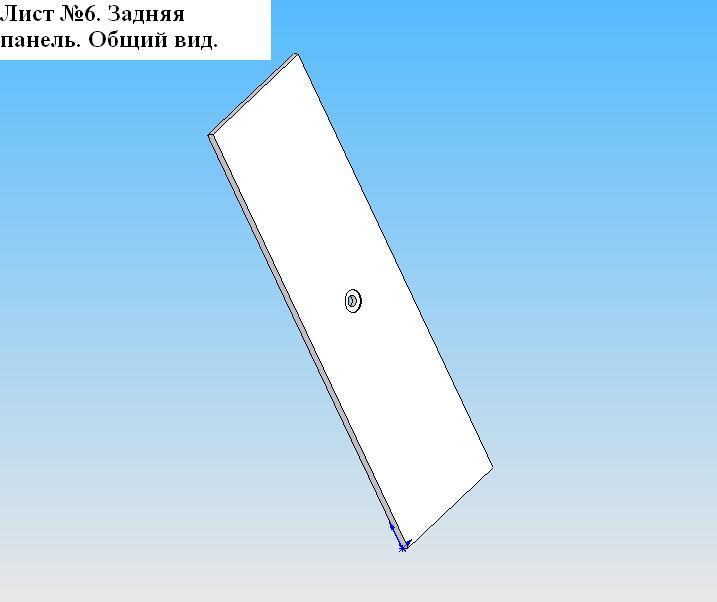

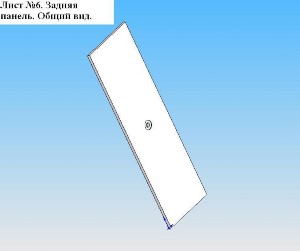

Лист №6. Задняя панель.

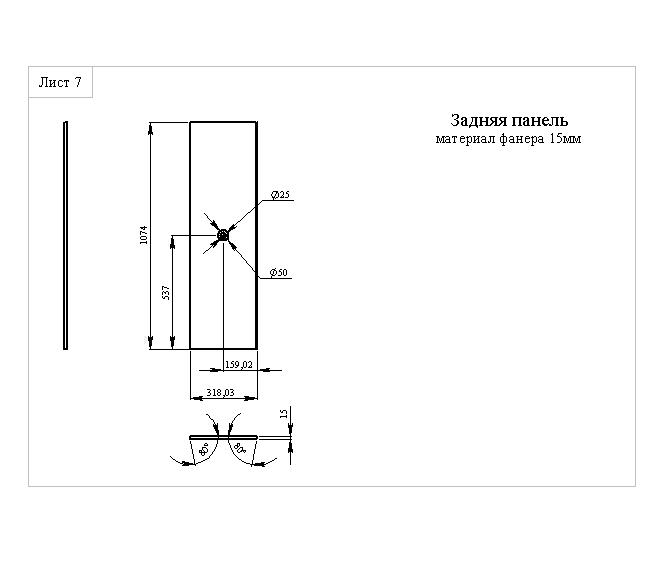

Лист №7. Задняя панель. Чертеж.

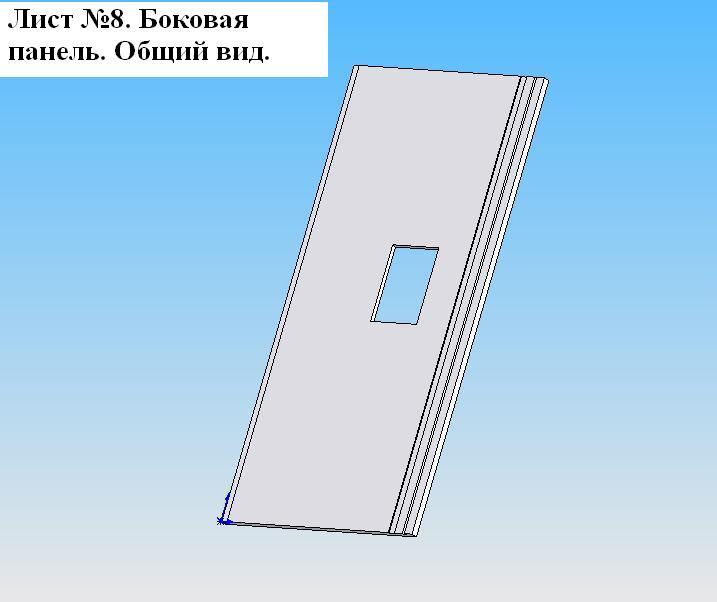

Лист №8. Боковая панель (левая).

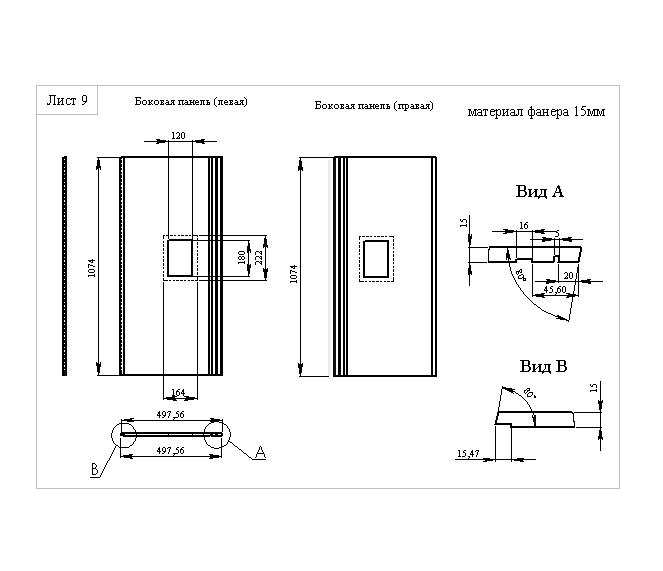

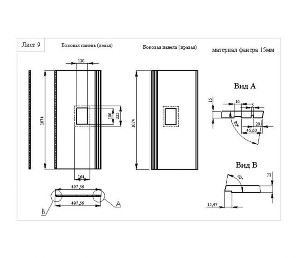

Лист №9. Боковая панель. Чертеж.

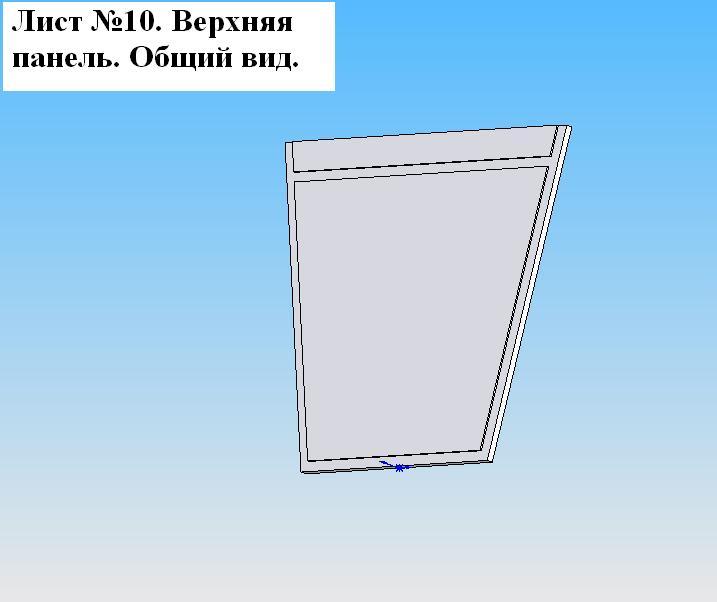

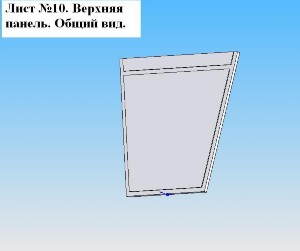

Лист №10. Верхняя и нижняя панель.

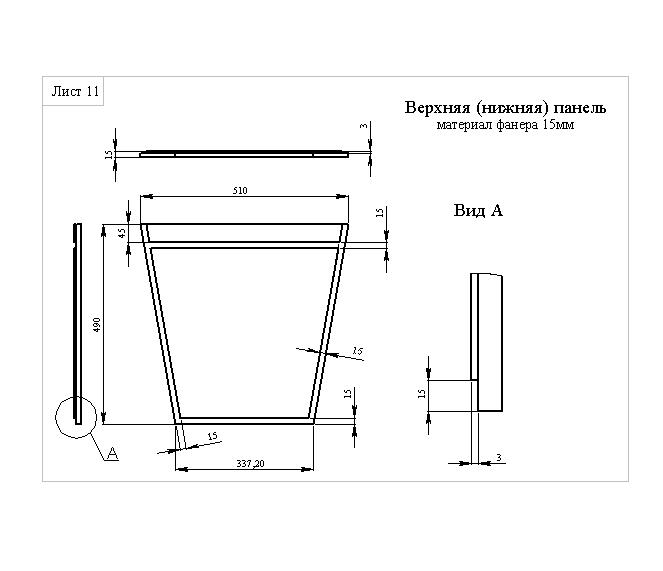

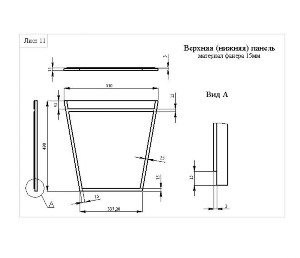

Лист №11. Верхняя панель. Чертеж.

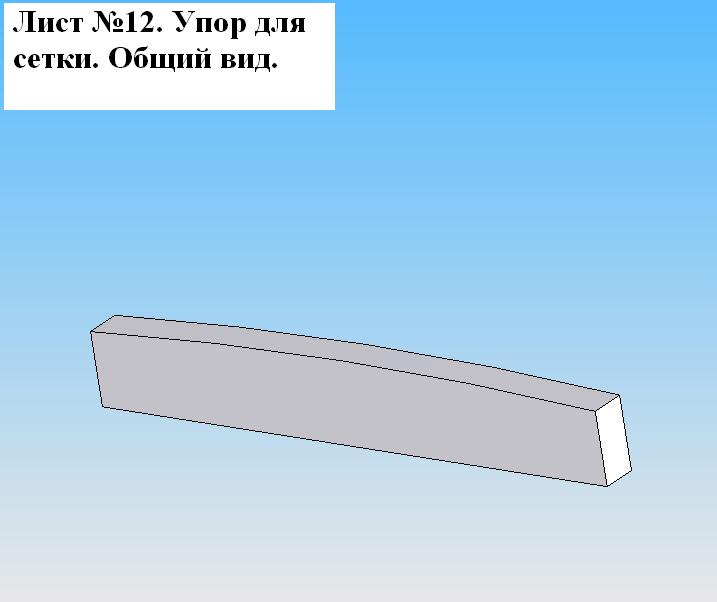

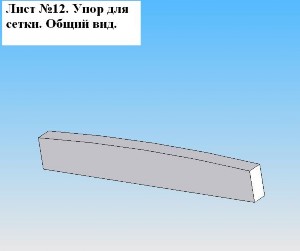

Лист №12. Упор для сетки. Общий вид.

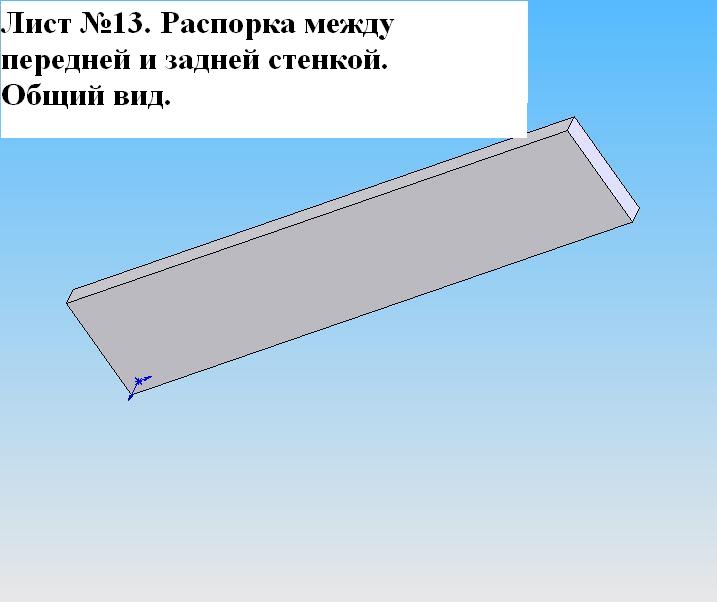

Лист №13. Распорка между передней и задней стенкой. Общий вид.

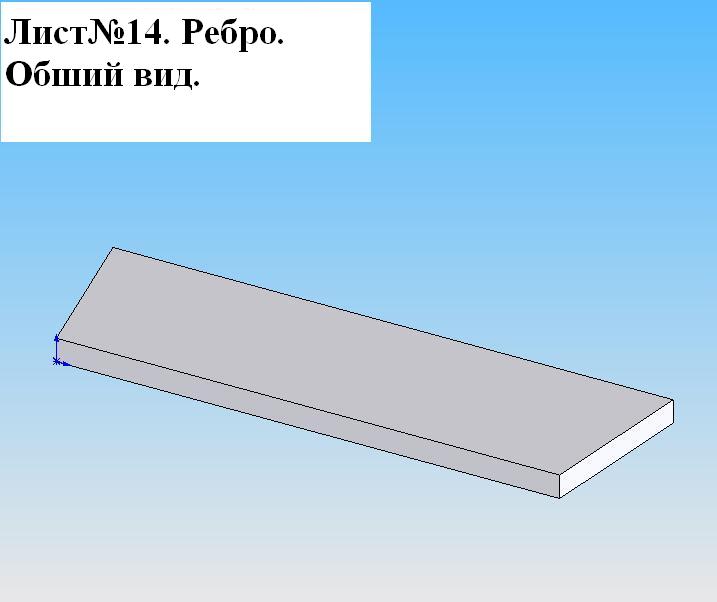

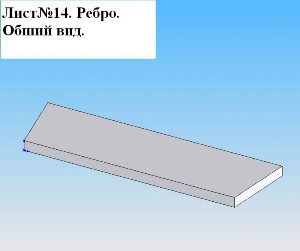

Лист №14. Ребро. Общий вид.

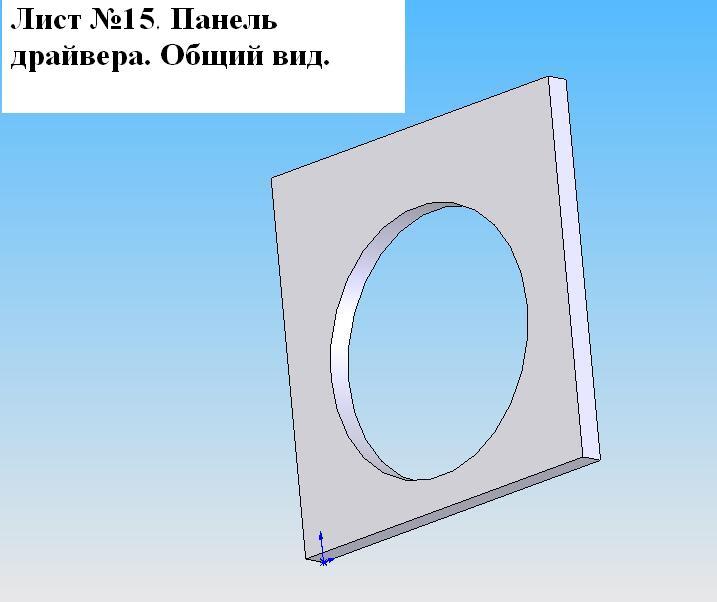

Лист №15. Панель драйвера. Общий вид.

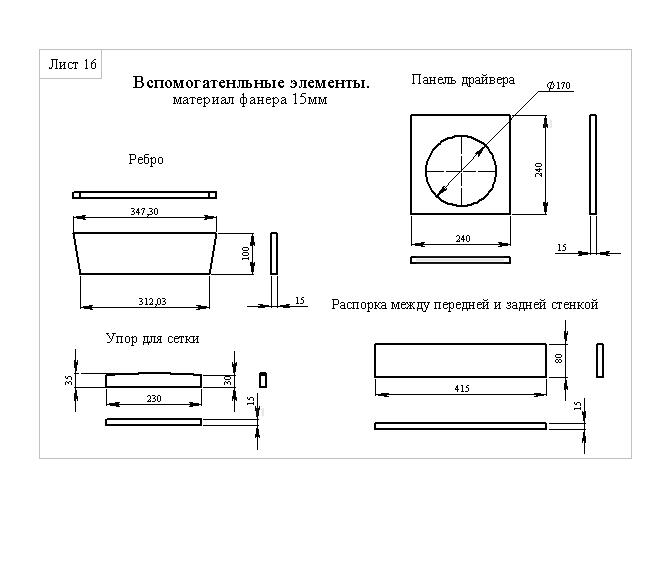

Лист №16. Вспомогатенльные элементы. Чертеж.
